KJC

矩十字・横全周

Product Feature Image

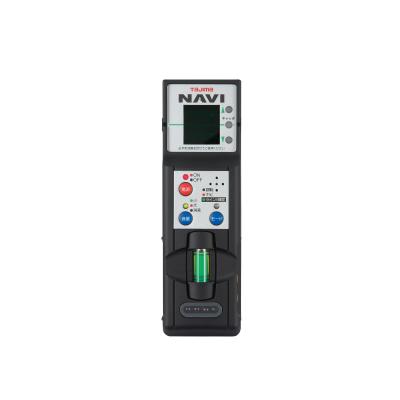

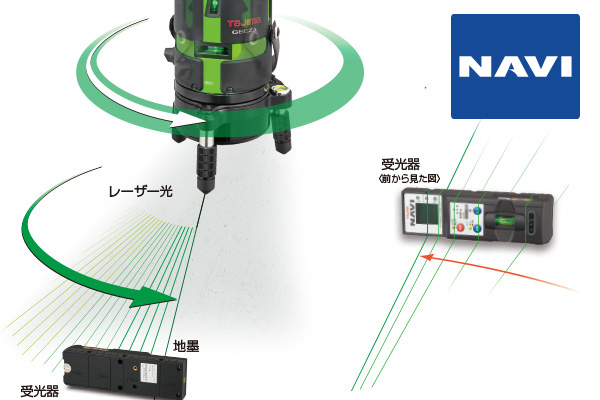

2人作業が1人で簡単にできる。NAVI機能

レーザーを誘導するナビゲーション機構を内臓したNAVIシリーズです。受光器を地墨にあわせるとレーザー光はこれを追尾してピタリと一致。そのまま天井に地墨ラインを転写できます。

Product Feature Image

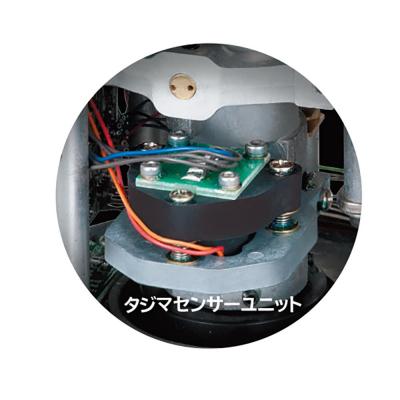

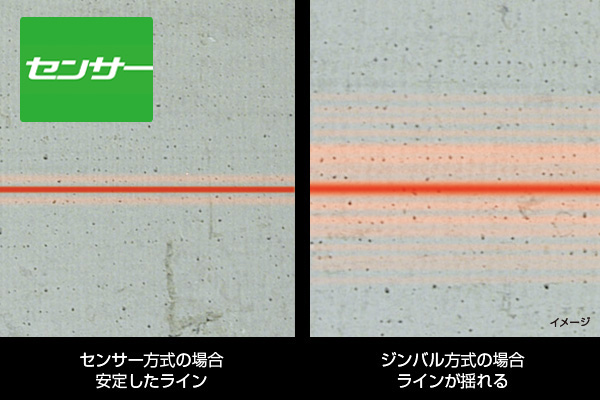

現場の揺れ・振動に強いセンサー制御

センサー制御方式はジンバル(マグネットバンパー)方式と比較して、作業現場での発生する揺れや振動に対して安心して整準を可能としています。マンションなどの高層建築現場で発生する揺れや振動に対して、レーザー機構部分を電子水準センサーと高精度モーターでマイコン制御するためです。仕事に高い精度を求める方や高層ビル・振動の多い現場で使用される方に最適です。

Product Feature Image

KJC

矩十字・横全周

Product Feature Image

2人作業が1人で簡単にできる。NAVI機能

レーザーを誘導するナビゲーション機構を内臓したNAVIシリーズです。受光器を地墨にあわせるとレーザー光はこれを追尾してピタリと一致。そのまま天井に地墨ラインを転写できます。

Product Feature Image

現場の揺れ・振動に強いセンサー制御

センサー制御方式はジンバル(マグネットバンパー)方式と比較して、作業現場での発生する揺れや振動に対して安心して整準を可能としています。マンションなどの高層建築現場で発生する揺れや振動に対して、レーザー機構部分を電子水準センサーと高精度モーターでマイコン制御するためです。仕事に高い精度を求める方や高層ビル・振動の多い現場で使用される方に最適です。

仕様

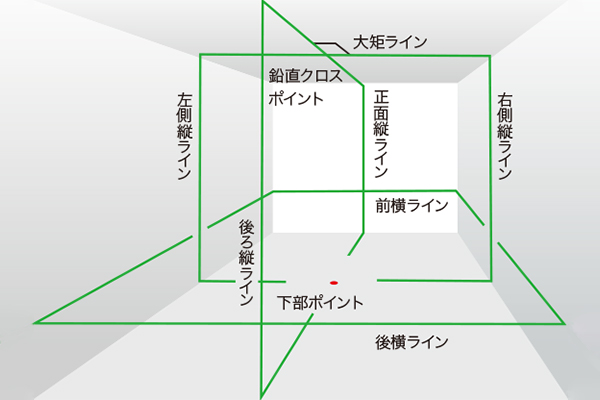

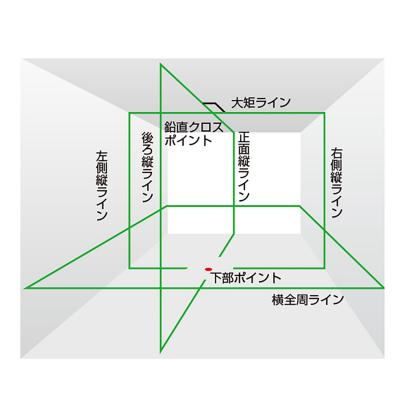

  • 照射ライン:縦ライン(正面、後ろ、右、左)、横全周、大矩ライン、下部ポイント ※正面縦と横ラインのみ同時照射可能
  • 制動方式 電子二軸センサー方式
  • 鮮視度:300
  • ライン照射精度:±0.81mm/10m
  • 鉛直点精度:3mで±1mm以内
  • 左右通り精度:15mで±2mm以内
  • 直角精度:90°±(2mm/7.5m)
  • 自動補正範囲:±2°
  • ライン出射角:縦130°/横360°

材質


  • 外装:ABS、アルミ、SUS、ガラス
  • 内装:アルミ、銅、真鍮、ABS、PCB
