コンベックス
機能紹介

目次

1. テープ素材の種類

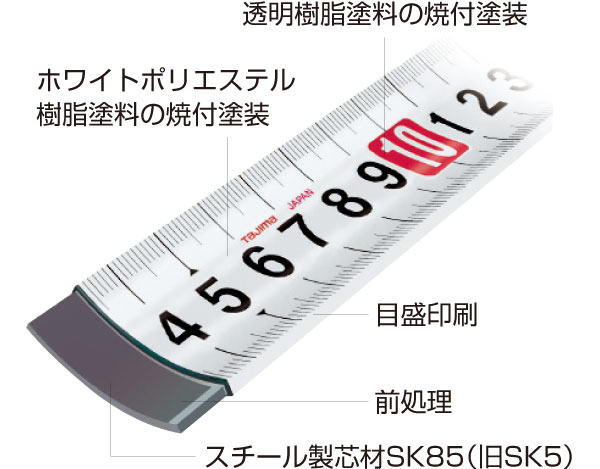

スチールテープ

ホワイトポリエステル塗装
スチール製テープ

折れ曲がりに強く、耐久性にすぐれたSK85(炭素工具鋼第5種)を芯材に、ホワイトポリエステル樹脂塗料焼付塗装後目盛印刷を施し、その上に透明樹脂塗料を焼付塗装したテープです。
〈テープ幅〉13・16・19・22・25mm

先端表示例
ホワイトポリエステル塗装スチール製テープ 先端表示例
ホワイトポリエステル塗装スチール製テープ
〈該当商品〉

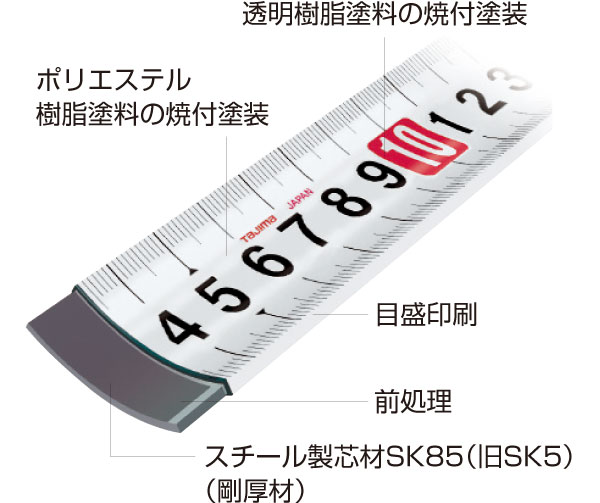

剛厚(ストロング)スチールテープ

ポリエステル塗装
スチール製剛厚(ストロング)テープ

折れ曲がりに強く、耐久性にすぐれたSK85(炭素工具鋼第5種)の芯材を従来品よりも約1割厚くしました。ポリエステル樹脂塗料焼付塗装後目盛印刷を施し、その上に透明樹脂塗料を焼付塗装したテープです。
〈テープ幅〉19・25・27mm

先端表示例 ※剛厚コンベ、Zロックシリーズ、剛厚G3 25mm 5.0m セフマグ、剛厚G3 27mm 5.5m セフマグはイエローテープです
ポリエステル塗装スチール製剛厚(ストロング)テープ 先端表示例
ポリエステル塗装スチール製剛厚(ストロング)テープ
〈該当商品〉
ステンレススチールテープ

ホワイトポリエステル塗装
ステンレススチール製テープ

サビにくいステンレススチールを芯材に、ホワイトポリエステル樹脂塗料焼付を施し、その上に透明樹脂塗料を焼付塗装したテープです。
〈テープ幅〉19・22・25mm

先端表示例
ホワイトポリエステル塗装ステンレススチール製テープ 先端表示例
ホワイトポリエステル塗装ステンレススチール製テープ
〈該当商品〉

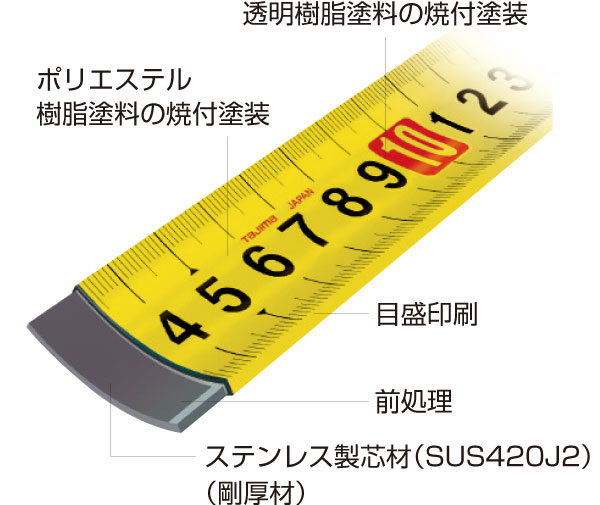

剛厚ステンテープ

ポリエステル塗装
ステンレススチール製剛厚テープ

サビにくいステンレススチール芯材を従来品よりも約1割厚くしました。ポリエステル樹脂塗料焼付塗装後目盛印刷を施し、その上に透明樹脂塗料を焼付塗装したテープです。
〈テープ幅〉25mm

先端表示例
ポリエステル塗装ステンレススチール製剛厚テープ 先端表示例
ポリエステル塗装ステンレススチール製剛厚テープ
〈該当商品〉

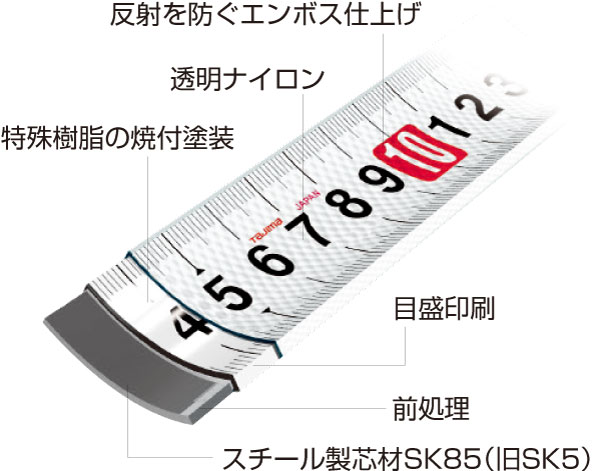

ナイロンコートテープ

ナイロンコート
スチール製テープ

スチールに特殊塗装後目盛印刷を施し、その上にナイロンを被覆したテープです。サビ、折れ、摩耗に対する耐久性は抜群で、よごれた場合はそのまま水洗いできます。
〈テープ幅〉16・19・22・25mm

先端表示例
ナイロンコートスチール製テープ 先端表示例
ナイロンコートスチール製テープ
〈該当商品〉

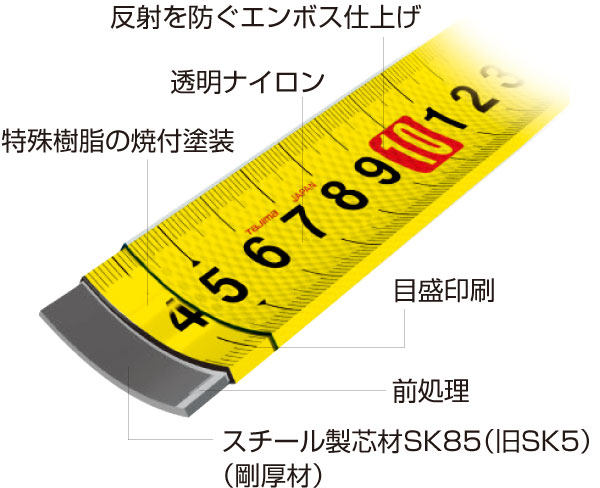

剛厚ナイロンテープ

ナイロンコート
スチール製剛厚テープ

折れ曲がりに強く、耐久性にすぐれたSK85(炭素工具鋼第5種)の芯材を従来品よりも約1割厚くしました。特殊塗装後目盛印刷を施し、その上にナイロンを被覆したテープです。サビ、折れ、摩耗に対する耐久性は抜群で、よごれた場合はそのまま水洗いできます。
〈テープ幅〉25mm

先端表示例
ナイロンコートスチール製剛厚テープ 先端表示例
ナイロンコートスチール製剛厚テープ
〈該当商品〉

2. テープ機能

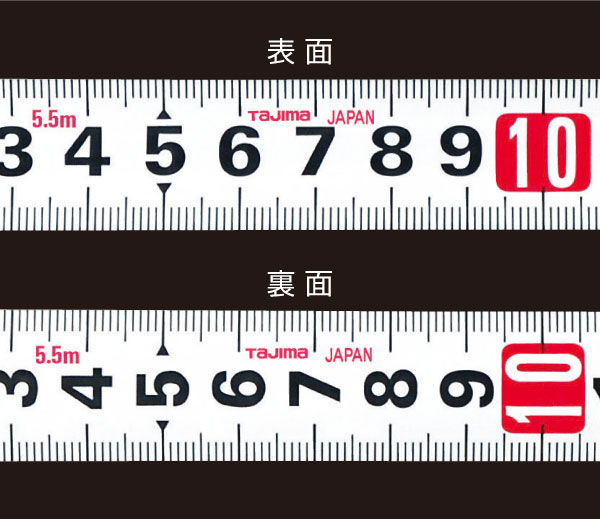

両面目盛テープ

テープの裏面は縦方向目盛付。(尺相当目盛付は表面と同じ横方向)裏面を使って測定ができます。

両面目盛テープ

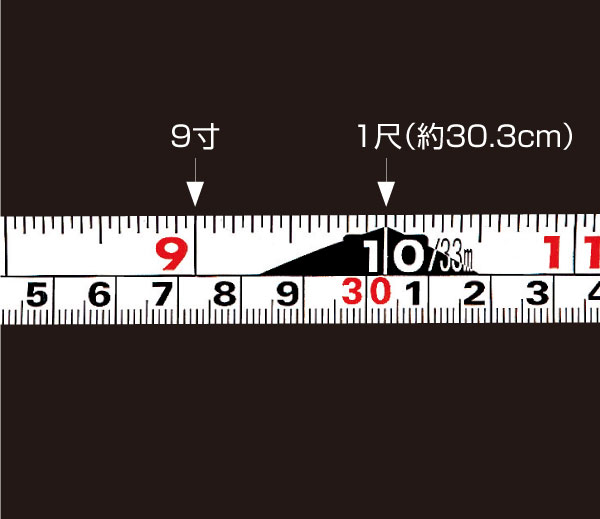

尺相当目盛付テープ

日本は尺及び寸単位による数字表記は許可されていないため、1/33m(約30.3mm)単位(=1寸)の表記となります。1尺=10寸
※ 尺相当目盛付テープはJIS規格対象外です。

尺相当目盛付テープ

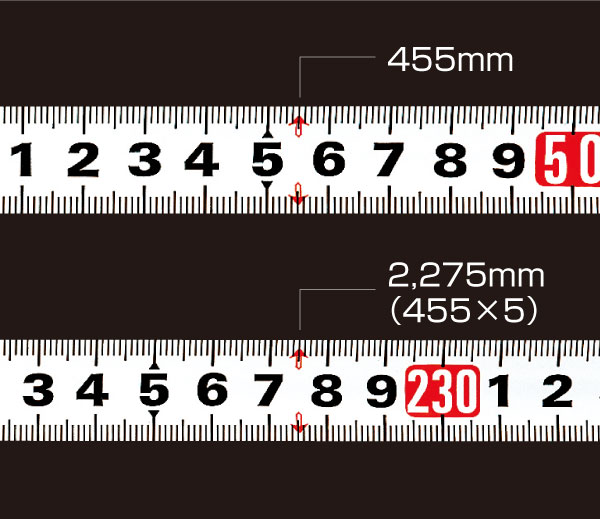

ヨンゴーゴーピッチ

※ 6、13mm幅テープには付きません。

ヨンゴーゴーピッチ表示(⇩)とは、ツーバイフォー工法、パネル工法、プレハブ工法で使用する455mmピッチごとに入っている⇩マークのことです。

ヨンゴーゴーピッチ

3. テープ幅別伸長性能

テープ幅 テープ
素材
空中に伸ばして
測れる長さ

水平方向
空中に伸ばして
測れる長さ

垂直方向
該当商品
6mm
テープ
スチールテープ
13mm
テープ
スチールテープ
1.2m
1.6m
16mm
テープ
スチールテープ
1.5m
2.3m
ナイロン
コート
テープ
1.4m
2.1m
19mm
テープ
スチールテープ
1.8m
2.8m
ステンレス
スチールテープ
1.7m
2.7m
ナイロン
コート
テープ
1.7m
2.7m
剛厚テープ
(ストロングテープ)
2m
3m
22mm
テープ
スチールテープ
(10m以上は1.8m)
2.1m
(10m以上は3m)
3.4m
ステンレス
スチールテープ
2m
3.3m
ナイロン
コート
テープ
1.9m
3m
25mm
テープ
スチールテープ
(10m以上は2.1m)
2.4m
(10m以上は3.4m)
3.8m
ステンレス
スチールテープ
2.3m
3.6m
ナイロン
コート
テープ
2.2m
3.5m
剛厚テープ
(ストロングテープ)
2.6m
3.9m
剛厚ステンレス
スチールテープ
(ストロングテープ)
2.4m
3.7m
剛厚
ナイロン
コート
テープ
2.4m
3.6m
27mm
テープ
剛厚テープ
(ストロングテープ)
2.7m
4m
  • ※測定値は目安です。測定環境等により異なる場合があります
  • ※通常爪装着時の性能となります

4. 爪機能

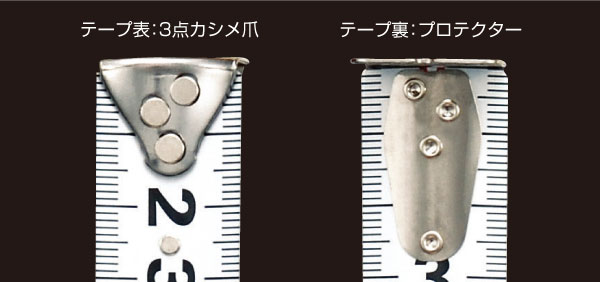

プロテクター付3点カシメ爪

タジマ独自のプロテクター付3点カシメ爪の採用によりテープの先端を補強し、爪飛びの耐久性を大幅アップ。

プロテクター付3点カシメ爪

0点補正移動爪

爪を押しつけて測る場合とひっかけて測る場合の爪の厚さによる誤差を補正するため、爪の位置が自動的に移動します。

■0点補正移動爪(通常の使い方)
0点補正移動爪(通常の使い方)
■マグネットを使用した使い方
マグネットを使用した使い方

爪の種類について

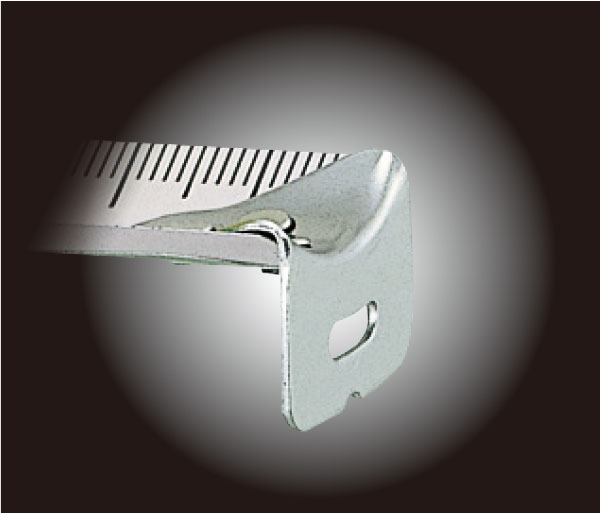

ステンレス爪(通常品)

耐久性に優れ、サビに強いステンレス製のツメを通常品に採用しています。

材質:ステンレス
ステンレス爪(通常品)

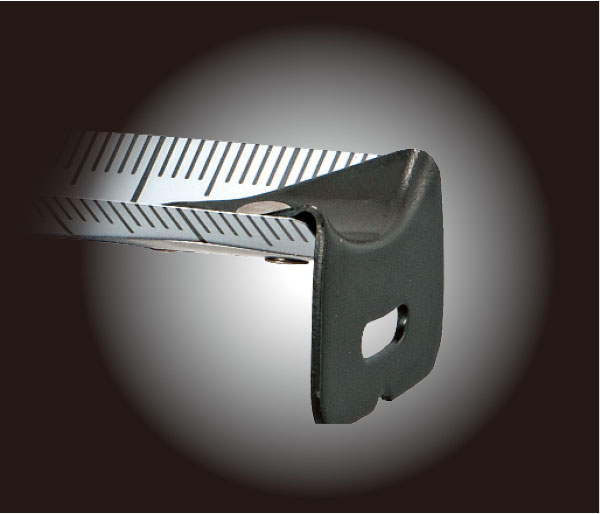

焼き爪タイプ

爪に焼入れ加工をして曲がりに対する強度を飛躍的に高めました。素材硬度は約2倍に向上。曲がりによる測定精度トラブルを改善しました。

材質:スチール
焼き爪タイプ

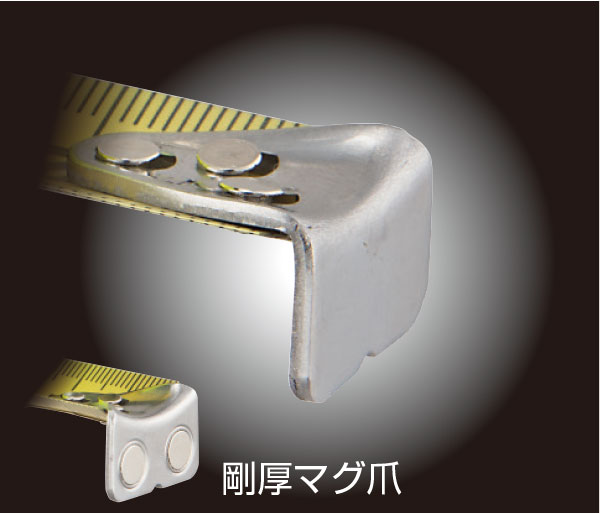

剛厚爪タイプ

厚さ1.6㎜剛厚爪により曲りに対する強度を向上させました。
剛厚爪:4.7倍
剛厚マグ爪:2.5倍
※当社従来比

材質:ステンレス
剛厚爪タイプ

0点補正移動爪

爪を押しつけて測る場合とひっかけて測る場合の爪の厚さによる誤差を補正するため、爪の位置が自動的に移動します。

■0点補正移動爪(通常の使い方)
0点補正移動爪(通常の使い方)

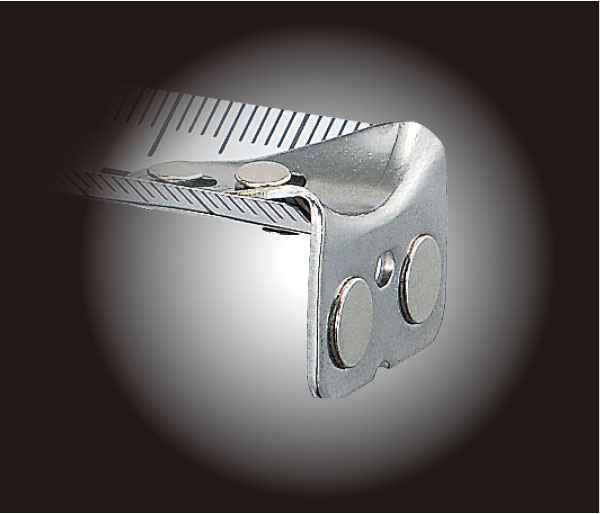

マグ爪タイプ

爪部に強力(磁束密度 260mT)ネオジム磁石を採用。鉄骨に爪が付きます。

材質:ステンレス
マグ爪タイプ
■マグネットを使用した使い方
マグネットを使用した使い方
■0点補正移動爪(通常の使い方)
通常の使い方「爪をひっかけて測る場合」

5. ロック・ストップ機能

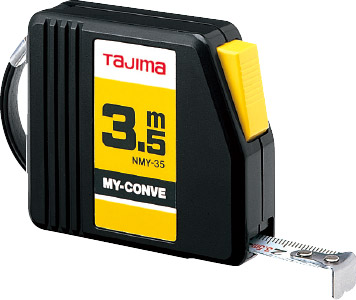

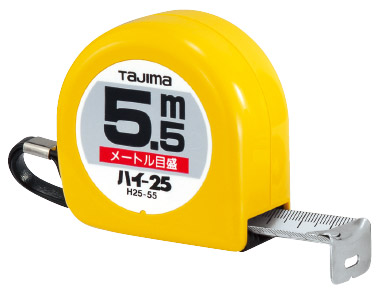

フリータイプ

スピーディーな測定ができる最もスタンダードなコンベックスです。引き出したテープは指で押さえて止めます。使用後は指を離せばスムーズに引き込まれます。

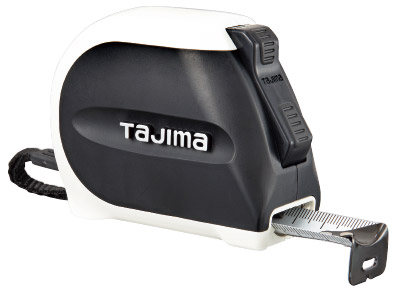

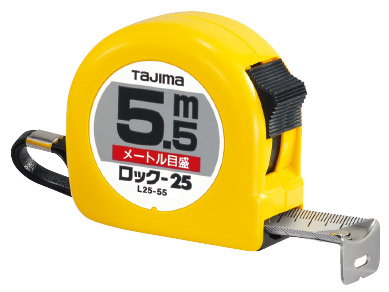

ロックタイプ

ロックタイプのコンベックスには壊れにくいロック機構が付いており、テープを固定して測定する場合に便利です。
詳しく見る

ロック解除

テープの引き出し引き込みはこの状態で行って下さい。

ロック

ボタンを押し下げれば、テープは止めたい位置でしっかり固定できます。

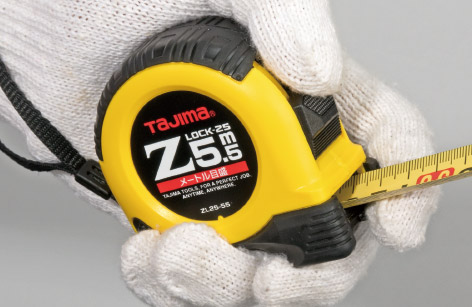

Wロックタイプ

テープは引き出した位置で自動ストップ。ロックレバーでさらにロック力を強めます。墨出し作業などに最適です。
詳しく見る

ストップ機構

引き込みレバーを押しながらテープを引き出します。レバーから指を離せばテープはその位置で止まります。

強ロック機構

ロックレバーを押すと強ロックがかかります。

テープ引き込み

引き込みレバーを押してテープを引き込みます。

ストップタイプ

テープを固定しての測定に便利です。
詳しく見る

1 テープ引き出し

ボタンを押しながらテープを引き出します。

2 測定

ボタンから指を離せば、テープはその位置で止まります。

3 テープ引き込み

使用後、ボタンを押せばテープは引き込まれます。

減速タイプ

「減速ボタン」搭載。テープが急速に巻き取られる時のスピードを自在に調整できます。
詳しく見る

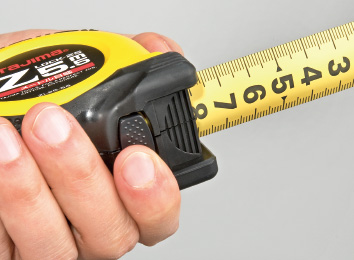

テープの巻取りスピードを自在に調整できる「減速ボタン」搭載

6. 本体保持機能

落下防止用ベルトホルダー付
セフ®コンベ

胴ベルト用 対応ベルト幅60mm
幅:60㎜以内
厚み:5.5㎜以内
胴ベルトに掛かる重量3kgまで

※剛厚G左装着は対応ベルト幅50mm、厚み3mm以内です

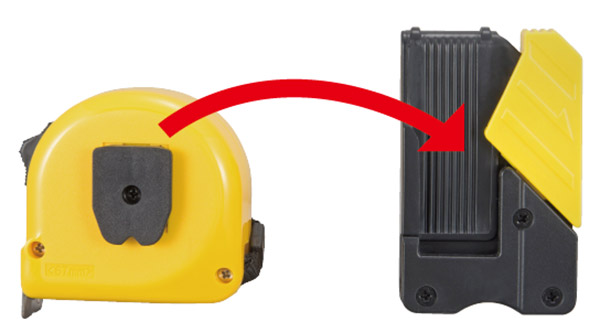

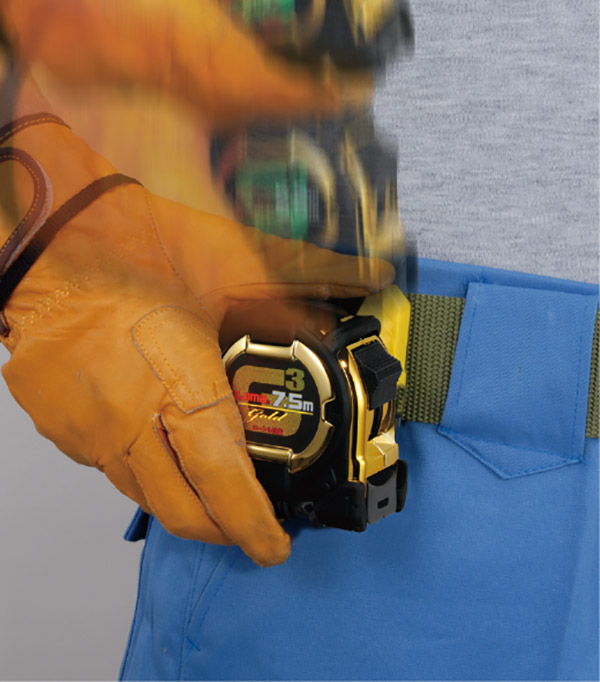

サッと取出し、カチッと収納

コンベックスがベルトホルダー(セフホルダー)に片手で簡単に着脱ができます。

コンベックスの本体形状によりご使用になれない場合があるため、コンベ側の取り付け部品の別売はしておりません

通常セフコンベ

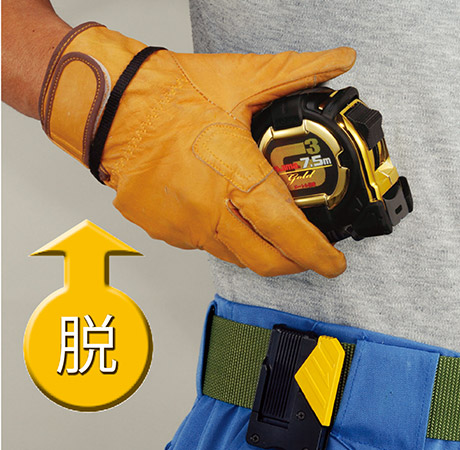

通常セフコンベ脱着イメージ「脱」
ボタンをスライドさせてコンベックスを持ち上げて外します。

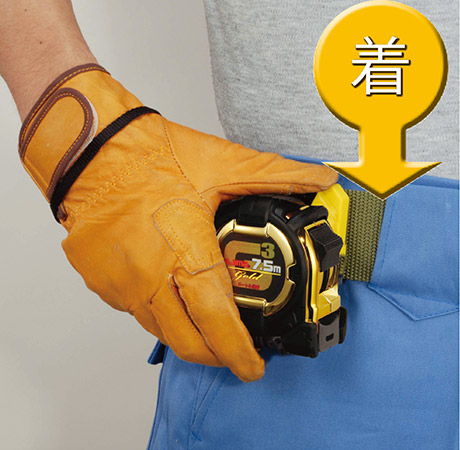

通常セフコンベ脱着イメージ「着」
そのままでホルダーに戻すとカチッとロックします。

回転セフコンベ

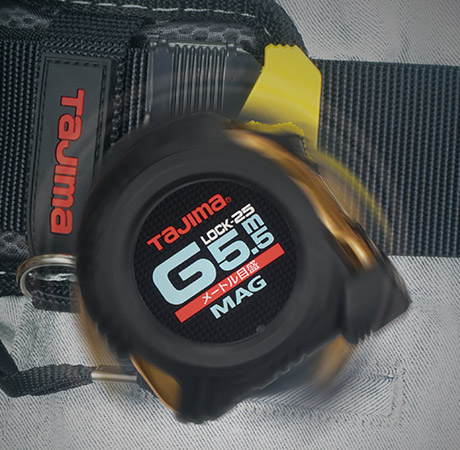

回転セフコンベ 回転
コンベックスが回転するので引っかからない。ぶつかっても体への衝撃を軽くします。

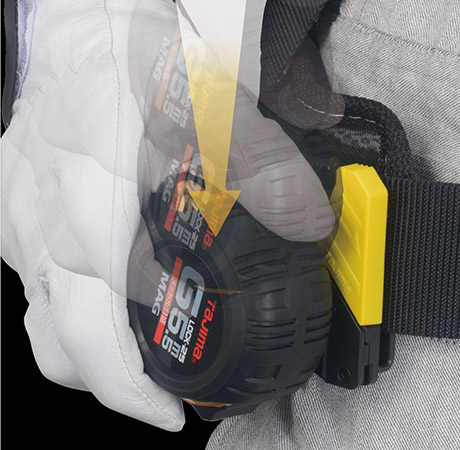

回転セフコンベ 差し込み
コンベックスがどの角度でも簡単に差し込める!

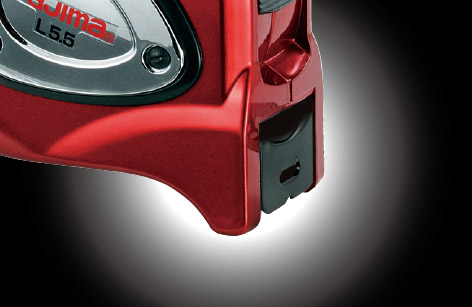

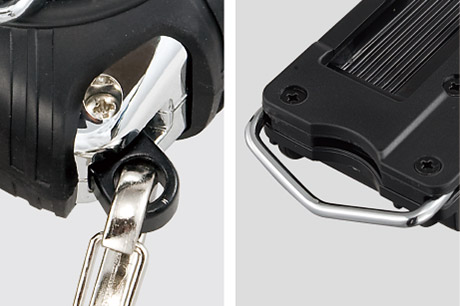

安全ロープ取付環(本体&セフ)

コンベックスを安全ロープでつなぎ落下事故を防止。コンベックス本体にスチールネジを貫通させて接合した取付環とセフホルダーの取付環に安全ロープを接続します。

安全ロープ取付環の形状

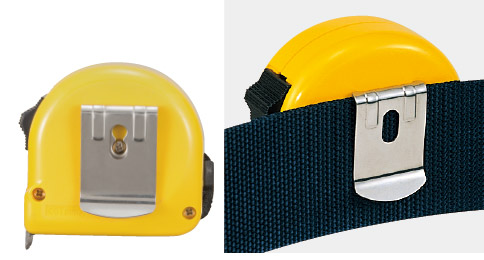

ベルトクリップ

ベルトクリップの使用イメージ

ベルトに差し込んで、かさばらずに携帯できます。

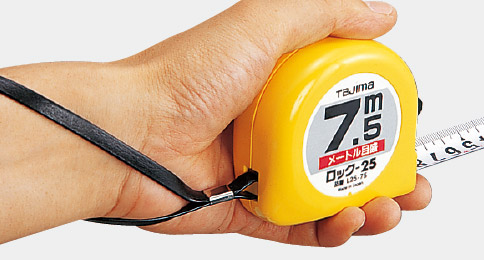

ストラップ

ストラップの使用イメージ

高所での測定や吊り下げに便利です。

7. マグネット仕様 鉄鋼関係に最適!

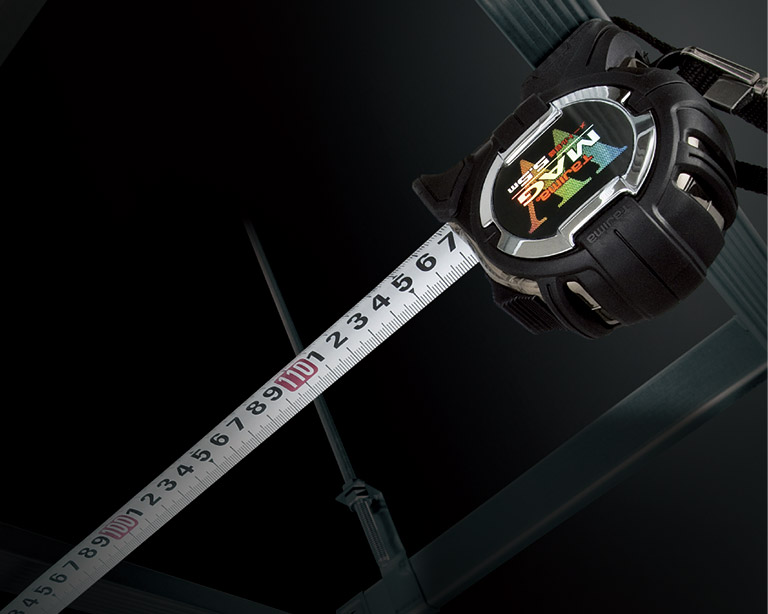

鉄鋼関係に最適なTAJIMAマグネット仕様コンベックス

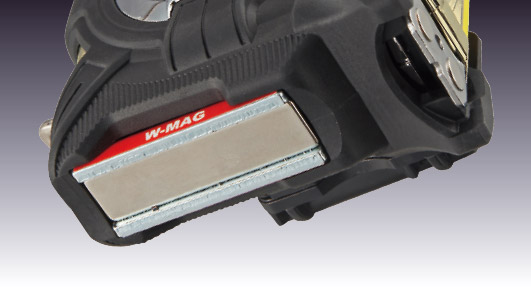

磁石付き本体(340mT)

特殊ヨーク構造と強力ネオジム磁石による強力磁力で、単管パイプやLGSにもガッチリ付きます。

マグ爪タイプ(260mT)

爪部に強力ネオジム磁石を採用。鉄骨に爪が付きます。

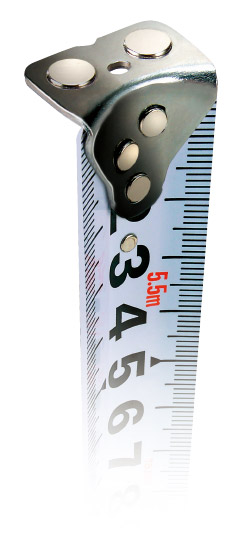

爪部のネオジム磁石

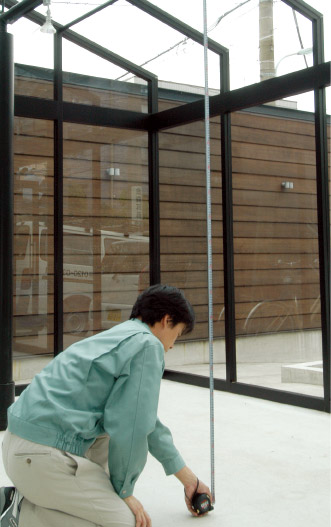

マグ爪コンベックス使用イメージ

8. ケース機能

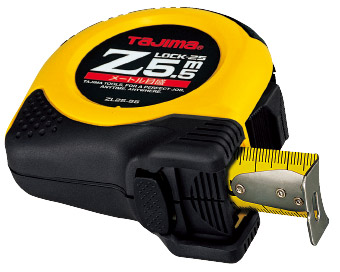

ABS樹脂+エラストマー樹脂

コンベックス本体をABS樹脂と弾性樹脂で一体成形。滑りにくく、グリップ力に優れます。

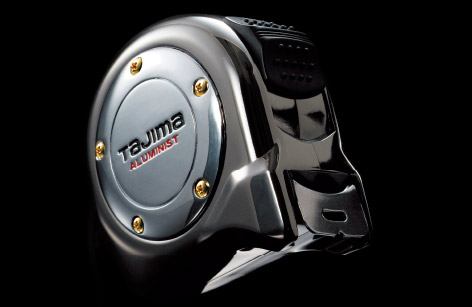

アルミダイカストケース

高級感あふれるアルミダイカストボディ仕様

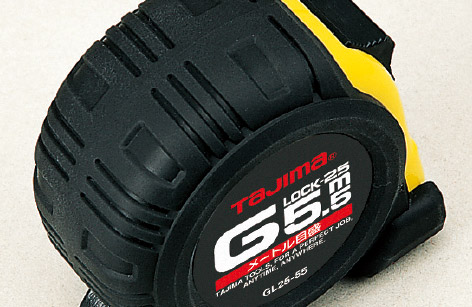

アーマードケース

コンベックス本体を弾性樹脂でガード。万一の落下等の衝撃から本体を守ります。

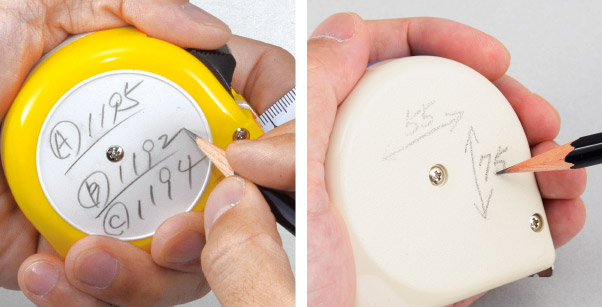

メモプレート

メモプレート付。
鉛筆で書いて消せる特殊表面加工。

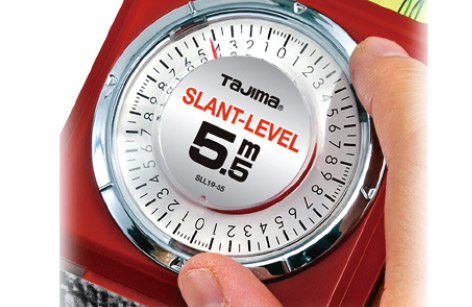

角度計付き

傾斜角を読み取れる角度計付コンベックス。気泡管で水平・垂直出しができます。

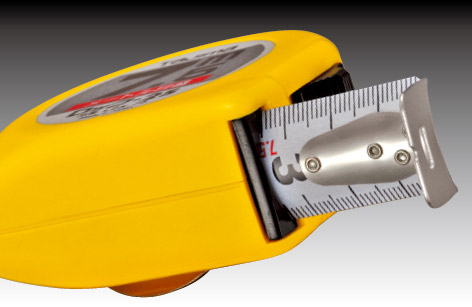

フックガードバンパー

落下時の衝撃から爪を守ります。

ショックアブソーバー

ケース及び爪を保護するため、テープ引き込み時のショックを吸収します。(当社比)
